永磁起重器由高性能釹鐵硼磁性材料組成強磁系統，通過人工轉動手柄，改變強磁系統的磁力實現對工件的吸持和釋放功能，從而完成對鋼鐵等導磁性物料的輸送和輔助加工。原理是這么個原理但是真正見到吸盤內部構造的人很少。廢話不多說，河北冀力索具永磁吸盤廠家小編直接帶大家走進永磁起重器內部觀看一下內部都有什么結構。

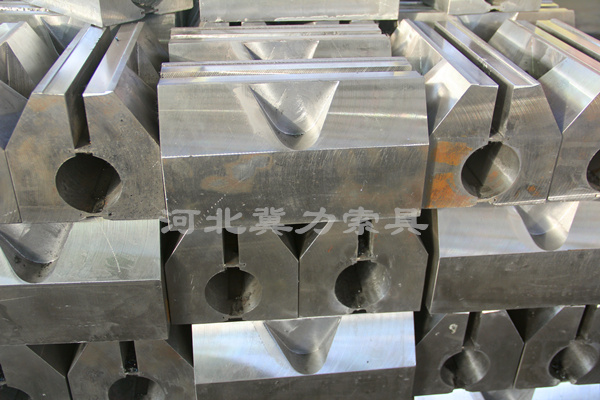

我們輕輕的拆開一臺手動永磁起重器放在桌面上，走進仔細關看你會發現內部由以下結構組成：殼體和轉軸構成，殼體是采用三塊鐵磁體組合而成，經六面加工中間由隔磁層隔開，殼體十分光滑磨光。用螺栓或焊接將三塊鐵磁體組合連成一體，中間鏜孔安裝磁軸殼體的截面一般為矩形，為了減輕自重，廠家通常將永磁起重器的截面上方設計為梯形。外部結構這么多，下面在來看一下內部磁鐵部分，也是核心的不分，好比汽車的發動機一樣重要。

仔細觀看磁鐵部分你會發現，在磁軸的上方或下方的兩個鐵磁體的間隙中放置固定性磁鋼，兩個鐵磁體的下方端面構成吸合面的磁極，磁軸有兩塊鐵磁體中間用隔磁層隔開，通過螺栓連接或焊接在一起，外圍加工成軸形，中間嵌入活動性磁鋼。為了將固定性磁鋼和活動性磁鋼合理嵌入，其焊接和連接均有嚴格的尺寸要求和工藝要求。

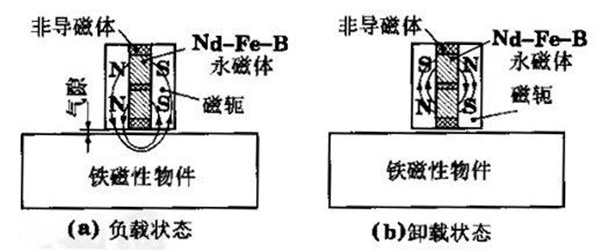

通過圖紙你會發現，剖面中部為釹鐵硼磁塊，釹鐵硼磁塊外圍以兩個半月塊焊接成一個可以旋轉的磁軛，磁軛的兩邊分別為磁塊的N極與S極導磁板。通過旋轉磁芯，可實現永磁磁力吸盤吸重和卸重兩個動作的切換，并在切換過程中，實現永磁起重器由負載狀態向卸載狀態的轉換。

看到這里我想你不僅看到了永磁起重器有哪些結構組成，連工作原理也都明明白白了。

小結：永磁起重器結構原理是每個客戶在選購、使用和維護永磁起重器之前必須了解的永磁起重構造，希望能夠?qū)δ兴鶐椭?，謝謝。
