產品分類 手動永磁吸盤內部結構工藝流程（高清圖）
生產工藝對于企業來說屬于機密，并不會輕易泄露，不過現在對于行業來說也并不是什么秘密了，因為核心技術一般人是看不到的。正好小編去工廠拍照，不僅了解了具體的工藝流程還拍到到了一些高清圖片共大家欣賞。
手動永磁吸盤工藝流程： 粗銑鐵塊——割槽——焊接不銹鋼條——精銑四面——膛孔——銑標牌槽——鉆孔——放置磁塊——噴漆——放置標牌。 下面11點是永磁吸盤工藝的詳細內容：
1、粗銑鐵塊：鐵塊一般分為鑄鋼件和鐵塊，鐵塊廠家為包鋼。鑄鋼件材料單價成本高，節省后期加工費用，鐵塊材料單價成本低，耗損較大，后期人工成本相對要高；材料的選擇考慮合計成本，但不論鑄鋼件還是鐵塊均不對產品質量產生影響。
2、割槽是為了上下放置不銹鋼條。
3、焊接不銹鋼條分為點焊（本廠，節約成本）和滿焊（滿焊會使產品更結實以及不容易進碎屑），不銹鋼條起到隔離磁鐵，并且不傳磁的作用。

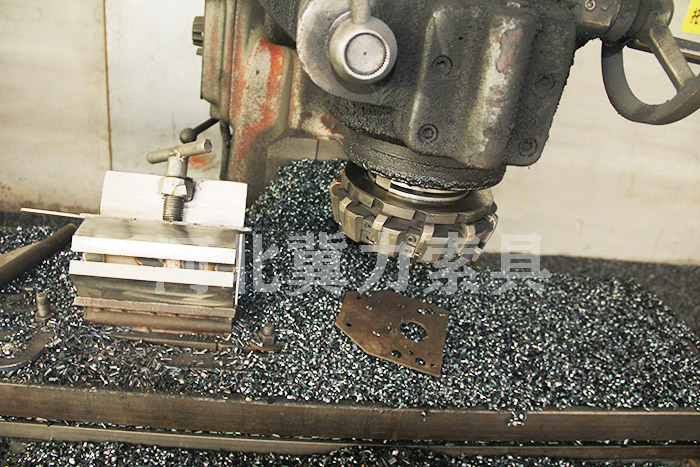

4、精銑四面、銑斜面和銑R：使用銑床把鐵塊銑成不同噸位和規格所要求的尺寸。
6、盤軸兩端也為不銹鋼材質，作用與不銹鋼條一致。
7、銑標牌槽：用銑床銑出一個凹槽，后期能夠鉚住標牌。
8、鉆孔：使用鉆機鉆孔，后期能夠鉚住兩側的鋁片和上面的標牌。
9、放置磁塊：把單塊的磁鐵放進外殼和盤軸內，放置磁塊由專業人士完成。放置方向不能出現錯誤，不然會極大的影響吊裝載荷。（磁塊分為寧波磁鐵和陜西磁鐵兩大產區，本廠使用陜西磁鐵，不同地區生產的磁鐵會影響永磁吸盤價格，陜西磁鐵相對價格高一些，質量好一些）

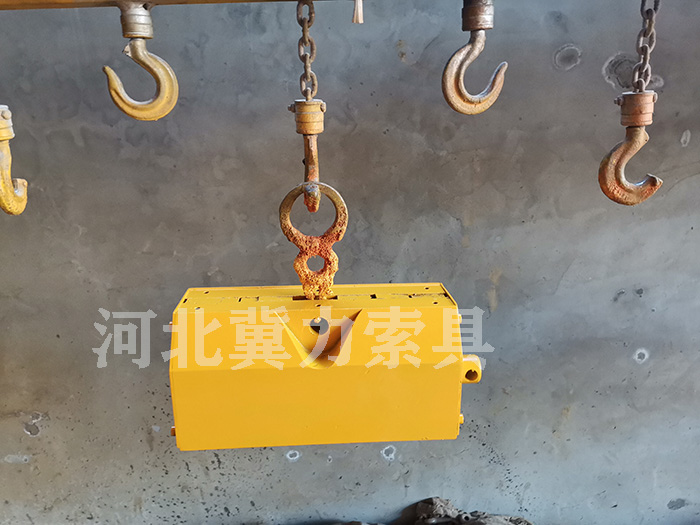

10、噴漆：環保噴漆（配備環保設備）
11、放置標牌（標牌作用為標識產品相關數據和封閉磁塊放置槽。若不進行封閉，在工作過程中，在同極相斥情況下，會有磁鐵跳出現象）

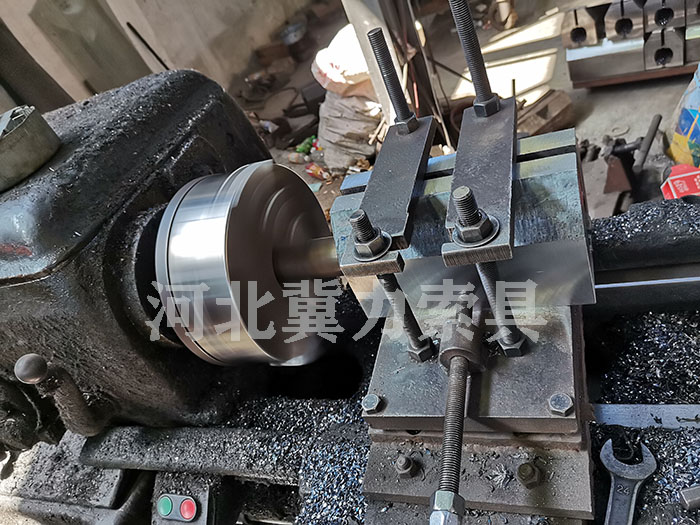

高清工藝圖片：  手動永磁吸盤鐵塊  吸盤精銑四面工藝  鏜孔工藝  環保噴漆工藝
河北冀力索具生產的手動永磁吸盤工作載荷及拉脫倍數如下：
工作載荷：一般為100kg 200kg 400kg 600kg 1000kg 1500kg（本廠不生產） 2000kg 3000kg 4000kg 5000kg 6000kg 外貿與內貿基本相同，除400kg 為 300kg 600kg 為 500kg
通過小編的介紹手動永磁吸盤生產工藝看到這里是否對你有幫助？是否對產品有了更深層次的認識？
