在使用小型卷?yè)P(yáng)機吊裝重物的時候，為了減輕卷?yè)P(yáng)機載重量或者改變吊裝方向，安裝的時候會搭配導向滑輪進行使用，在使用導向滑輪組合吊裝的時候我們應該注意卷筒上的鋼絲繩繞道卷筒兩側偏斜角度不超過1°30′，可能有些人不是很明白這個角度是什么意思，下面卷?yè)P(yáng)機廠家小冀給大家以圖文并茂的形式展現給大家。

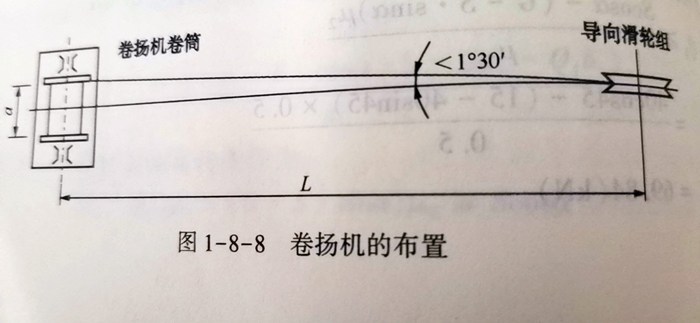

卷?yè)P(yáng)機安裝導向滑輪組示意圖

小型卷?yè)P(yáng)機前安裝的個導向滑輪中心線應與卷?yè)P(yáng)機的卷筒中心線垂直，并與卷筒相隔一定的距離，如上圖所示。其距離（L）應大于卷筒長度a的20倍，才能###鋼絲繩繞道卷筒兩側偏斜角度不超過1°30′，這樣鋼絲繩在卷筒上才能順利排列，不###于斜繞或相互錯疊擠壓。

卷?yè)P(yáng)機鋼絲繩上使用的定滑輪和動滑輪之間的距離要大于安全距離，且鋼絲繩的偏轉角度不能大于4°~6°，計算可參照如下公式。

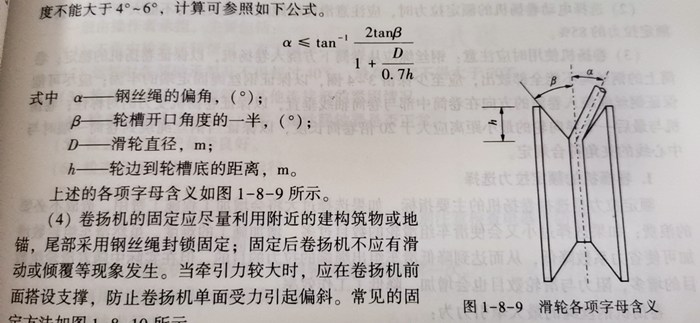

鋼絲繩的偏轉角度

α——鋼絲繩的偏角；

Β——輪槽開口角度的一半；

D——滑輪直徑；

h——輪邊到輪槽底的距離；

當手控快速溜放卷?yè)P(yáng)機配合導向滑輪組的時候應盡可能###鋼絲繩繞入卷筒的方向在卷筒中部與卷筒軸線垂直，以###卷?yè)P(yáng)機受力的對稱性。卷?yè)P(yáng)機與后一個導向輪的距離應大于20倍卷筒長度，來###當鋼絲繩繞到卷筒一端時與中心線的夾角符合規定。
